光電模塊檢測設備

返回列表 來源：挪亞方舟發布日期： 2019.01.09

設備概述

該設備是用于菲尼薩光電生產的部分型號的光纖產品的外觀檢測。

整盒檢測方案

設計依據

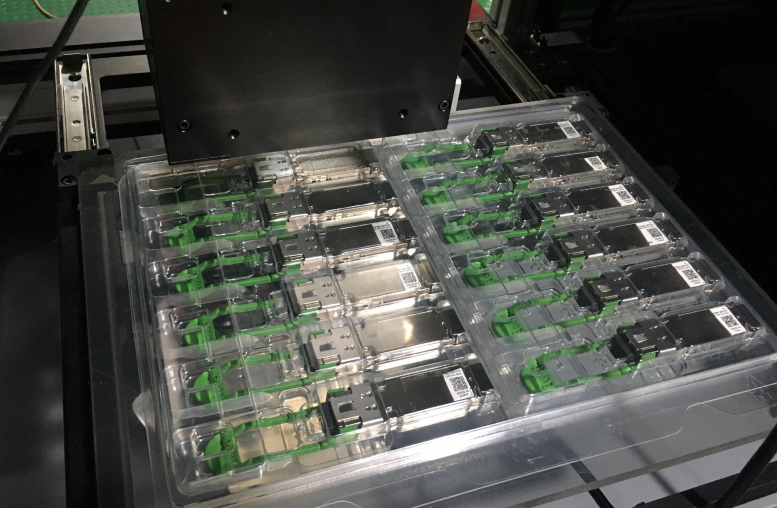

1 檢測上圖中產品的三維碼內容、端蓋有無、螺釘有無、彈簧有無

2 整理節拍不超過30 s/盒；

3 采用人工上料，自動檢測定位，單工位實現全部工件的整理，下料采用人工下料；

4 適用產品規格:GEN3項目盒裝。檢測不同規格產品時，需人工一次性調整或者更換相應夾具即可，夾具便于調整更換

5 設備精度：視覺視場范圍：90mm

機械手精度：±0.02mm

設備規格

3.1 設備名稱：自動化檢測設備（機械手整列玻璃品項目）

3.2 設備外形尺寸(L×W×H) :約900mm×760mm×1800mm (根據現場工位布置)

3.3設備重量：約300kg

3.4主要配置：臺達伺服電機、ATC直線模組、歐姆龍PLC、工控機、施耐德低壓電器、明緯電源等

3.4設備采用鋁型材框架結構,前后方便式開門,側面固定側板,除工件等進出料口外設備整體封閉。門板按照乙方標準乳白色噴塑處理。

自動化檢測設備設計方法學特點

設備工藝流程說明

（1）工人手動拉出放置夾具，將待測工件放置于夾具上，推入夾具至固定位置，

按啟動按鈕運行；

（2）XY模組帶動待測件到第一位置后觸發CCD開始拍照，并進行數據處理，圖片保存等動作；

（3）待模組走完12個位置動作結束后，系統反饋到設備顯示器上OK和NG的位置和類型，模組動作到取料位置；

（4）人工取出整盒產品，NG產品（若有）拿出放置一處，并放置新的待測品進去，再次檢測；

（5）測試完成后設備發出提示音，操作人員聽到提示音后方可手動拉開抽屜，取出測后產品，放置在相應的區域，一個循環結束。

注：a:人員放置完成后手動啟動，才可以進行檢測，操作平臺高度及深度設計合理，保證操作人員不會產生高強度的操作；

b: 安全門在正常使用過程中不需打開，只有在維修時才會打開；

c: 可出具批次檢測報告，報告上反映該批次每個產品的檢測結果
